Jak wybrać konstrukcję fotowoltaiczną na dach płaski?

Instalacja paneli fotowoltaicznych na płaskim dachu staje się coraz bardziej popularna, zarówno wśród właścicieli domów, ale przede wszystkim przedsiębiorstw. Odpowiedni dobór konstrukcji wsporczej jest kluczowy dla efektywności i trwałości instalacji PV. W niniejszym artykule omówimy, jak wybrać odpowiednią konstrukcję pod panele fotowoltaiczne na dachu płaskim, biorąc pod uwagę różnorodne opcje dostępne na rynku oraz indywidualne potrzeby użytkowników.

Dlaczego warto zainwestować w fotowoltaikę na płaskim dachu?

Według danych Instytutu Energetyki Odnawialnej z 2023 roku, Polska stała się jednym z liderów w rozwoju energii słonecznej w Europie. W 2022 roku zainstalowano niemal 4,8 GW nowych mocy, co uplasowało Polskę na drugim miejscu w Unii Europejskiej pod względem wzrostu rynku fotowoltaicznego. Prognozy na koniec 2023 roku wskazywały, że moc zainstalowanych źródeł PV w Polsce osiągnie 18 GW, z rocznym przyrostem mocy przekraczającym 6 GW. Dane z września 2024 roku potwierdziły te prognozy, wskazując, że całkowita moc zainstalowana w fotowoltaice osiągnęła już 19,9 GW, co stanowi aż 62% całkowitej mocy zainstalowanej w odnawialnych źródłach energii.

Tak dynamiczny rozwój sektora fotowoltaiki świadczy o rosnącej popularności i opłacalności inwestycji w energię słoneczną, szczególnie wśród właścicieli firm i domów jednorodzinnych. Dzięki szybkiemu postępowi technologicznemu inwestorzy mają dostęp do coraz bardziej zaawansowanych rozwiązań, które zwiększają wydajność instalacji i obniżają koszty eksploatacji.

Montaż paneli na dachach płaskich pozwala na pełne wykorzystanie dostępnej przestrzeni, co jest szczególnie istotne w przypadku dużych budynków komercyjnych i przemysłowych. Konstrukcje wsporcze umożliwiają ustawienie paneli pod optymalnym kątem i orientacją względem słońca, co przekłada się na maksymalną produkcję energii.

Fotowoltaika na płaskim dachu staje się również istotnym narzędziem w budowaniu niezależności energetycznej. Pozwala ona chronić użytkowników przed rosnącymi cenami energii, stabilizując koszty operacyjne, szczególnie w przypadku firm. Dodatkowo, instalacje PV wpisują się w globalne trendy zrównoważonego rozwoju, przyczyniając się do redukcji emisji CO₂ i ochrony środowiska naturalnego.

Wszystkie te czynniki sprawiają, że inwestycja w fotowoltaikę na płaskim dachu to rozwiązanie nie tylko ekonomiczne, ale również ekologiczne, które w dłuższej perspektywie przynosi korzyści zarówno inwestorom, jak i środowisku. Jednak warunkiem długo i sprawnie działającej instalacji PV jest odpowiednio dobrana konstrukcja PV.

Rodzaje konstrukcji pod panele fotowoltaiczne na dachu płaskim

1. Konstrukcje balastowe

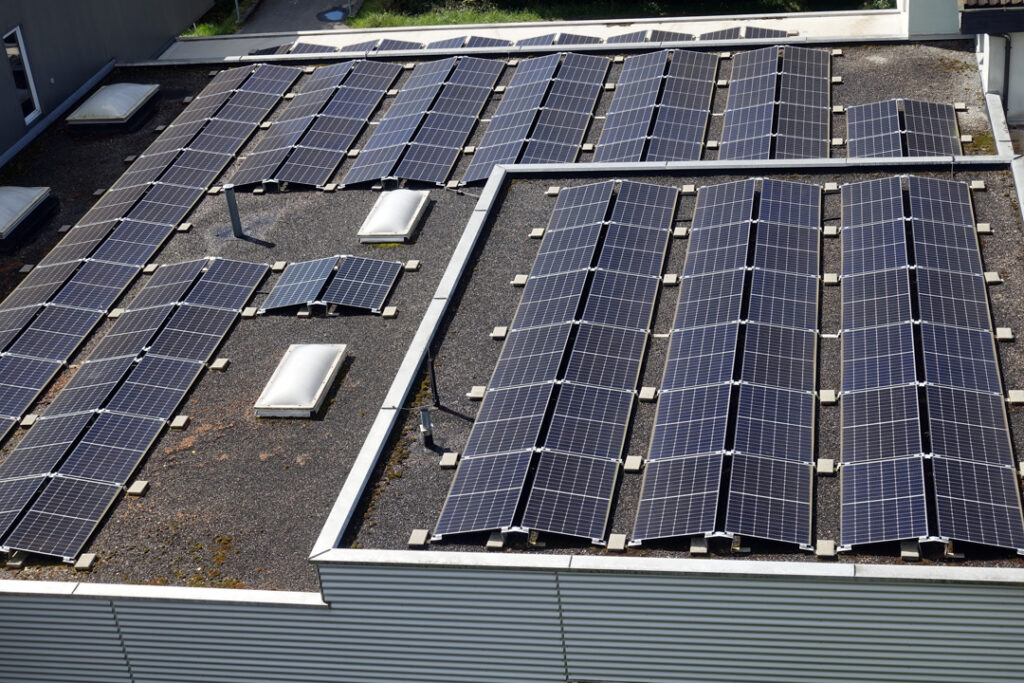

Konstrukcje balastowe to jedno z najpopularniejszych rozwiązań stosowanych na płaskich dachach, szczególnie tam, gdzie nie można naruszyć pokrycia dachowego. Charakteryzują się prostą budową, która opiera się na wykorzystaniu specjalnych stelaży obciążonych balastem (np. betonowymi bloczkami lub metalowymi ciężarami). Dzięki temu konstrukcja jest stabilna i odporna na podmuchy wiatru, bez konieczności ingerowania w poszycie dachowe.

Jak są montowane?
Proces instalacji konstrukcji balastowej rozpoczyna się od dokładnego przygotowania powierzchni dachu. Następnie stelaże są ustawiane na specjalnych podkładkach (w zależności od poszycia), które zapobiegają uszkodzeniu pokrycia dachowego, takich jak membrana czy papa. Po ustawieniu konstrukcji w odpowiednich odstępach i pod optymalnym kątem nachylenia, dodawany jest balast, który zapewnia odpowiednie dociążenie, zapobiegając przesuwaniu się systemu pod wpływem wiatru. Panele fotowoltaiczne montowane są na stelażu za pomocą uchwytów, które zapewniają ich stabilność nawet w trudnych warunkach atmosferycznych.

Zalety konstrukcji balastowych:

• Brak penetracji dachu oznacza brak ryzyka utraty szczelności, co jest szczególnie istotne dla budynków z wrażliwymi pokryciami dachowymi.
• Systemy balastowe są łatwe w montażu i demontażu, co sprawia, że są idealnym rozwiązaniem dla instalacji, które w przyszłości będzie można rozbudować lub tam, gdzie w planowane są zmiany w układzie dachu.
• Uniwersalność – mogą być stosowane na różnego rodzaju pokryciach dachowych, w tym na membranach PVC, papach czy blachach.

Ograniczenia: Konstrukcje balastowe wymagają odpowiedniej nośności dachu, ponieważ dodatkowe obciążenie może być znaczące. Z tego względu przed instalacją niezbędna jest analiza techniczna budynku, aby upewnić się, że dach wytrzyma zarówno ciężar konstrukcji, jak i panele fotowoltaiczne oraz balast.

Przykładowe zastosowania
Konstrukcje balastowe doskonale sprawdzają się na dachach magazynów, biurowców i innych budynków komercyjnych, gdzie dachy są płaskie i charakteryzują się dużymi, niezagospodarowanymi powierzchniami. Dzięki swojej modułowej budowie można je dostosować do różnych rozmiarów instalacji i indywidualnych potrzeb inwestora.

Konstrukcje balastowe to rozwiązanie praktyczne, ekonomiczne i niezawodne, które umożliwia bezpieczny montaż paneli fotowoltaicznych na płaskich dachach, bez naruszania ich integralności.

2. Konstrukcje inwazyjne

Konstrukcje mocowane mechanicznie to rozwiązanie, w którym stelaże pod panele fotowoltaiczne są bezpośrednio przymocowywane do konstrukcji dachu za pomocą specjalnych kotew, śrub, wkrętów itp.. Ten typ montażu wymaga ingerencji w pokrycie dachowe, jednak zapewnia znaczną stabilność, co czyni go dobrym rozwiązaniem w regionach narażonych na silne wiatry lub duże obciążenia śniegiem.

Jak są montowane tego typu konstrukcje pod panele PV?
Proces instalacji konstrukcji mocowanych mechanicznie zaczyna się od precyzyjnego zaplanowania miejsc mocowania kotew. Dach jest punktowo nawiercany w celu zamocowania specjalnych uchwytów lub wsporników, które stanowią bazę dla całej konstrukcji. Ważnym elementem instalacji PV jest zastosowanie odpowiednich uszczelnień wokół punktów mocowania, aby zapobiec przeciekom i zachować szczelność dachu. Na zamocowanych uchwytach montuje się stelaże, na których następnie osadzane są panele fotowoltaiczne. Konstrukcja jest precyzyjnie ustawiana pod optymalnym kątem, co maksymalizuje efektywność energetyczną systemu.

Zalety konstrukcji mocowanych mechanicznie:

• Wyjątkowa stabilność: systemy te są bardzo odporne na silne wiatry i inne ekstremalne warunki atmosferyczne, co czyni je bezpiecznym rozwiązaniem na terenach o wymagającym klimacie.
• Lżejsza konstrukcja: brak potrzeby stosowania balastu oznacza, że obciążenie dachu jest mniejsze, co jest istotne w przypadku dachów o ograniczonej nośności.
• Trwałość: mocowanie mechaniczne może wpłynąć na dłuższą żywotność instalacji, dzięki solidnemu połączeniu z konstrukcją budynku.

Ograniczenia:

• Ingerencja w pokrycie dachowe: konieczność wykonania nawiertów w dachu wiąże się z potencjalnym ryzykiem uszkodzenia jego struktury i zwiększenia ryzyka przecieków. Z tego względu kluczowe jest prawidłowe uszczelnienie punktów mocowania.
• Koszty instalacji: proces montażu jest bardziej czasochłonny i wymaga większej precyzji niż w przypadku konstrukcji balastowych, co może podnosić koszty montażu.
• Mniej elastyczne zastosowanie: nie wszystkie dachy nadają się do tego typu instalacji, zwłaszcza jeśli ich konstrukcja nie pozwala na bezpośredni montaż konstrukcji wspornej.

Przykładowe zastosowania:
Konstrukcje mocowane mechanicznie sprawdzają się szczególnie dobrze na dachach przemysłowych oraz w budynkach zlokalizowanych w strefach o trudnych warunkach atmosferycznych. Są również dobrym wyborem w sytuacjach, gdy konieczne jest zastosowanie lżejszego systemu, który nie obciąży dachu dodatkowymi balastami.

3. Konstrukcje hybrydowe

Konstrukcje hybrydowe łączą cechy systemów balastowych i mechanicznych, oferując kompromis między stabilnością a minimalną ingerencją w pokrycie dachowe. W tym rozwiązaniu stosuje się zarówno balast, jak i punktowe mocowanie mechaniczne, co zapewnia optymalne zabezpieczenie konstrukcji, przy jednoczesnym ograniczeniu liczby miejsc wymagających wiercenia w dachu. To uniwersalne podejście sprawdza się w sytuacjach, gdzie wymagane jest połączenie elastyczności i wytrzymałości.

Jak są montowane?
Podobnie jak w przypadku innych systemów, instalację rozpoczyna przygotowanie powierzchni dachu. Konstrukcje hybrydowe wykorzystują lekkie stelaże, które w niektórych miejscach są dodatkowo kotwione do dachu za pomocą specjalnych uchwytów, zapewniając stabilność w newralgicznych punktach. Pozostałe części konstrukcji są stabilizowane obciążeniem balastowym, co zmniejsza liczbę koniecznych mocowań mechanicznych. Panele fotowoltaiczne montuje się na przygotowanej konstrukcji, ustawiając je pod optymalnym kątem, dostosowanym do lokalnych warunków.

Zalety konstrukcji hybrydowych:

• Stabilność i bezpieczeństwo: połączenie mechanicznego mocowania z balastem zwiększa odporność konstrukcji PV na ekstremalne warunki pogodowe, takie jak silny wiatr czy opady śniegu.
• Minimalna ingerencja w dach: ograniczenie liczby miejsc, w których wymagane jest wiercenie, zmniejsza ryzyko uszkodzenia pokrycia dachowego i przecieków.
• Uniwersalność: konstrukcje hybrydowe pod fotowoltaikę mogą być stosowane na dachach o różnej nośności, gdzie całkowicie balastowe lub w pełni mechaniczne systemy mogą być niewystarczające.
• Optymalny rozkład obciążenia: ciężar konstrukcji i paneli PV jest równomiernie rozprowadzany, co minimalizuje ryzyko przeciążenia dachu.

Ograniczenia:

• Złożoność instalacji: proces montażu wymaga dokładnego projektu i precyzyjnego wykonania, aby połączyć różne metody stabilizacji w spójny system.
• Wyższe koszty: hybrydowe systemy mogą być droższe w zakupie i montażu ze względu na zastosowanie dwóch różnych technologii mocowania.

Przykładowe zastosowania:
Konstrukcje hybrydowe są często wybierane dla dużych budynków komercyjnych, gdzie konieczne jest zachowanie równowagi między stabilnością instalacji a ochroną pokrycia dachowego. Są również idealne na dachy o nierównomiernej nośności, gdzie wymagane jest zmniejszenie punktowych obciążeń.

Czynniki wpływające na wybór konstrukcji PV na dach płaski

Przy wyborze odpowiedniej konstrukcji fotowoltaicznej na dach płaski należy uwzględnić następujące aspekty:

• Materiał pokrycia dachu: Różne materiały pokrycia dachu, takie jak papa (bitumiczne), membrana (PVC, TPO, EPDM) czy blacha (trapezowa, aluminiowa), wymagają zastosowania odpowiednich systemów montażowych, aby zapewnić trwałość i szczelność.
• Nośność dachu: Konstrukcja dachu musi być w stanie wytrzymać dodatkowe obciążenie wynikające z montażu modułów PV oraz ewentualnego balastu. Przed instalacją konieczna jest ocena nośności przez specjalistę.
• Warunki atmosferyczne: Lokalne warunki, takie jak strefa wiatrowa czy maksymalne obciążenie śniegiem, wpływają na wybór odpowiedniej konstrukcji i kąta nachylenia paneli PV.
• Kąt nachylenia i orientacja modułów fotowoltaicznych: Optymalny kąt nachylenia dla paneli w Polsce wynosi około 30-35 stopni, a orientacja na południe zapewnia maksymalną efektywność energetyczną.

Zalety instalacji PV na płaskim dachu

Instalacja paneli fotowoltaicznych na płaskim dachu oferuje szereg korzyści. Kluczowe z nich to:

• Elastyczność w projektowaniu instalacji: Płaskie dachy umożliwiają niemal dowolne ustawienie paneli PV pod optymalnym kątem względem słońca oraz kierunków świata. Znacząco zwiększa to ich wydajność. W przeciwieństwie do dachów skośnych, na których kąt mocowania modułów PV jest determinowany konstrukcją budynku, tutaj można dostosować nachylenie do lokalnych warunków i pory roku.
• Efektywne wykorzystanie przestrzeni: Płaskie dachy, zwłaszcza w przypadku budynków przemysłowych czy magazynów, oferują dużą i niezagospodarowaną powierzchnię, idealną do instalacji paneli. Dzięki temu można maksymalnie wykorzystać dostępny obszar do produkcji energii elektrycznej.

• Oszczędność kosztów energii: Montaż instalacji fotowoltaicznej pozwala znacząco obniżyć rachunki za prąd, a w niektórych przypadkach całkowicie uniezależnić się od sieci energetycznej. Przy obecnych cenach energii, inwestycja w system PV na dachu płaskim zwraca się już po kilku latach.

• Łatwość montażu i konserwacji: Płaskie dachy ułatwiają instalację konstrukcji pod panele fotowoltaiczne oraz późniejszy dostęp do systemu w celu przeprowadzania prac konserwacyjnych, czyszczenia modułów czy monitorowania ich działania.

Wyzwania związane z instalacją paneli na płaskim dachu

Mimo licznych zalet, instalacja paneli PV na płaskim dachu wiąże się z pewnymi wyzwaniami:

• Obciążenie dachu: konieczność uwzględnienia dodatkowego ciężaru konstrukcji i modułów.
• Odprowadzanie wody: niewłaściwie zaprojektowana konstrukcja może utrudniać odpływ wody deszczowej, prowadząc do jej zalegania.
• Cień: nawet niewielkie przeszkody na dachu, takie jak kominy czy wentylatory, mogą powodować zacienienie, które obniża efektywność instalacji PV. Z tego względu warto zainwestować w optymalizatory mocy, które minimalizują straty energii związane z zacienieniem.

Jakie parametry powinna spełniać konstrukcja fotowoltaiczna na dach płaski?

Wybierając stelaż do paneli fotowoltaicznych na dachu płaskim, warto zwrócić uwagę na następujące cechy:

1. Trwałość materiału: Konstrukcja fotowoltaiczna na dach płaski powinna być wykonana z materiałów odpornych na korozję i działanie czynników atmosferycznych. Najczęściej stosuje się aluminium oraz stal ocynkowaną, bądź stal w specjalnej powłoce antykorozyjnej, które charakteryzują się długowiecznością i wysoką wytrzymałością.
2. Regulacja kąta nachylenia modułów PV: Możliwość regulacji kąta nachylenia paneli pozwala dostosować instalację fotowoltaiczną do specyficznych warunków lokalnych, takich jak kąt padania promieni słonecznych czy obciążenie śniegiem.
3. Stabilność i odporność na wiatr: Konstrukcja PV powinna być zaprojektowana w taki sposób, aby wytrzymywała obciążenia wynikające z silnych podmuchów wiatru. Warto wybierać systemy certyfikowane, które spełniają normy wysokie wytrzymałościowe.
4. Łatwość montażu: Systemy modułowe z precyzyjnie zaprojektowanymi elementami ułatwiają i przyspieszają montaż instalacji PV na płaskim dachu, co wpływa na niższe koszty robocizny.

Proces instalacji PV na płaskim dachu – krok po kroku

Proces instalacji fotowoltaiki na płaskim dachu wymaga przejścia kilku kluczowych etapów, aby zapewnić sprawne działanie i maksymalną wydajność systemu. Na początku przeprowadza się szczegółową analizę dachu. Obejmuje ona ocenę jego nośności i stanu technicznego, co pozwala na określenie czy konstrukcja budynku wytrzyma dodatkowe obciążenie związane z panelami PV i stelażem. Podczas analizy identyfikuje się również potencjalne przeszkody, takie jak anteny, kominy czy świetliki, które mogą wpływać na rozmieszczenie paneli.

Kolejnym krokiem jest właściwy dobór konstrukcji PV, dostosowanej do specyfiki dachu oraz lokalnych warunków atmosferycznych. Wybór ten uwzględnia również potrzeby energetyczne użytkownika oraz możliwości techniczne budynku. Po dokonaniu odpowiednich ustaleń przystępuje się do montażu konstrukcji wsporczej. Stelaż jest precyzyjnie ustawiany zgodnie z wytycznymi producenta, a do jego stabilizacji wykorzystuje się balast lub kotwy, w zależności od wybranego typu konstrukcji.

Następnie odbywa się instalacja paneli fotowoltaicznych. Panele są mocowane do konstrukcji wsporczej, a całość zostaje połączona z systemem elektrycznym, w tym z inwerterem oraz odpowiednimi zabezpieczeniami. Po zakończeniu prac montażowych system jest poddawany testom, które mają na celu sprawdzenie poprawności działania i wydajności instalacji. Taka metodyczna realizacja instalacji PV na płaskim dachu gwarantuje jej trwałość, bezpieczeństwo oraz efektywność energetyczną.

Konstrukcja fotowoltaiczna na dach płaski – podsumowanie

Instalacja paneli fotowoltaicznych na płaskim dachu to doskonałe rozwiązanie dla osób poszukujących efektywnego i elastycznego systemu produkcji energii. Kluczowym elementem sukcesu jest odpowiedni wybór konstrukcji PV na dach płaski, który zapewni stabilność, trwałość oraz optymalną wydajność systemu. Warto skonsultować się z ekspertami i postawić na sprawdzone rozwiązania, aby maksymalnie wykorzystać potencjał fotowoltaiki.
