Montaż konstrukcji fotowoltaicznej – dobre praktyki

Efektywność instalacji fotowoltaicznej (PV) zależy nie tylko od wyboru wysokiej jakości komponentów, ale przede wszystkim od precyzyjnego i zgodnego ze sztuką montażu. Niewłaściwe ustawienie paneli, błędy konstrukcyjne czy niedostosowanie systemu do lokalnych warunków mogą prowadzić do spadku wydajności oraz zwiększonego ryzyka awarii. W tym artykule przedstawiamy najlepsze praktyki montażowe, które zapewniają maksymalną efektywność i bezpieczeństwo instalacji PV.

Znaczenie poprawnego montażu instalacji PV

Prawidłowy montaż instalacji fotowoltaicznej to kluczowy element decydujący o wydajności systemu, jego trwałości oraz bezpieczeństwie. Błędy popełnione na etapie projektowania i instalacji mogą skutkować:

• ograniczeniem produkcji energii,
• uszkodzeniami mechanicznymi paneli i konstrukcji wsporczej,
• awariami systemu elektrycznego,
• krótszą żywotnością instalacji.

Profesjonalne podejście do montażu zapewnia nie tylko optymalne działanie systemu, ale także jego zgodność z przepisami i normami technicznymi, takimi jak IEC 61215, IEC 61730 oraz lokalnymi regulacjami prawnymi.

Dobre praktyki przy planowaniu instalacji PV

1. Analiza lokalizacji

• Wybór miejsca instalacji powinien uwzględniać maksymalną ekspozycję na promieniowanie słoneczne. Należy unikać zacienienia powodowanego przez drzewa, budynki, kominy czy inne przeszkody.
• W Polsce optymalna orientacja paneli to południe, co gwarantuje największą ekspozycję na słońce przez cały rok.

2. Optymalny kąt nachylenia

W warunkach polskich optymalny kąt nachylenia paneli wynosi 30–35°. W instalacjach gruntowych można zastosować konstrukcje z regulowanym kątem nachylenia, aby dostosować panele do różnych pór roku.

3. Ocena nośności podłoża

• Dla instalacji dachowych należy przeprowadzić analizę nośności konstrukcji budynku, uwzględniając obciążenie wynikające z ciężaru paneli, konstrukcji wsporczej oraz ewentualnego śniegu.
• W przypadku instalacji gruntowych kluczowe jest sprawdzenie stabilności podłoża i wybór odpowiednich fundamentów (np. wkręcanych śrub gruntowych, betonowych bloków lub stóp fundamentowych).

Montaż konstrukcji wsporczej

1. Wybór odpowiednich materiałów

Konstrukcja wsporcza powinna być wykonana z materiałów odpornych na korozję, takich jak stal ocynkowana, stal w powłokach antykorozyjnych (np. Magnelis) czy aluminium. W przypadku środowisk agresywnych chemicznie (np. w pobliżu morza) zaleca się stosowanie konstrukcji ze stali nierdzewnej lub aluminium.

2. Precyzyjny montaż

• Konstrukcja musi być zamontowana zgodnie z projektem, zapewniając równomierne rozłożenie obciążeń. Elementy łączące (śruby, klemy) powinny być dokręcone z odpowiednim momentem siły, zgodnie z zaleceniami producenta.
• W instalacjach dachowych należy stosować systemy montażowe dostosowane do rodzaju pokrycia dachowego (np. blachodachówka, dachówka ceramiczna, membrana).

3. Stabilność i odporność na warunki atmosferyczne

Konstrukcja powinna być odporna na działanie wiatru, śniegu oraz ekstremalnych temperatur. W regionach narażonych na silny wiatr zaleca się przeprowadzenie analizy aerodynamicznej konstrukcji.

Montaż paneli fotowoltaicznych

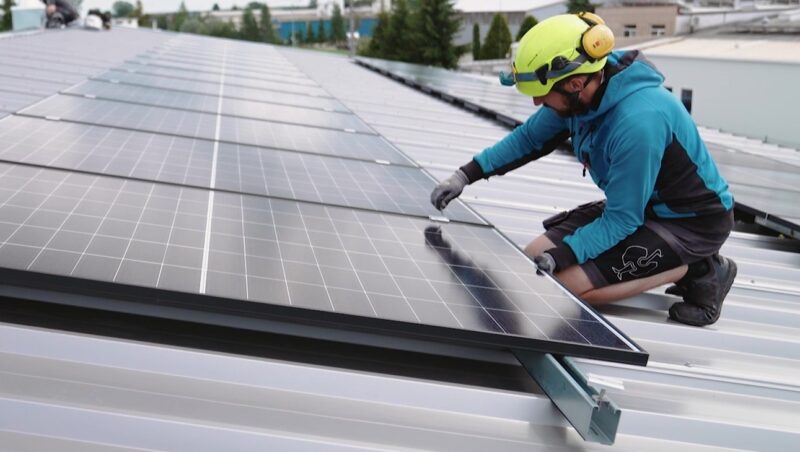

1. Bezpieczne mocowanie paneli

• Panele montuje się na konstrukcji za pomocą zacisków montażowych lub innych dedykowanych elementów, zapewniając ich stabilność. Ważne jest, aby unikać nadmiernego naprężenia mechanicznego, które mogłoby uszkodzić moduły.

2. Wentylacja paneli

• Zachowanie odpowiedniej przestrzeni pomiędzy panelami a konstrukcją dachową lub gruntem umożliwia naturalną wentylację, co pomaga w odprowadzaniu ciepła i utrzymaniu wydajności systemu.

3. Unikanie zacienienia

• Nawet częściowe zacienienie jednego panelu może prowadzić do strat wydajności całego łańcucha modułów (stringu). W razie potrzeby można zastosować optymalizatory mocy.

Popularne problemy z instalacją i ich rozwiązania

Niewłaściwe dokręcenie śrub i mocowań

• Problem: Zbyt mocne dokręcenie śrub może prowadzić do deformacji elementów konstrukcji, a niedokręcenie – do jej niestabilności, co zwiększa ryzyko przesunięć lub uszkodzeń w wyniku silnego wiatru.
• Jak unikać:
  • Używać kluczy dynamometrycznych, aby dokręcać śruby z momentem siły zalecanym przez producenta.
  • Regularnie sprawdzać, czy wszystkie połączenia są zgodne z dokumentacją techniczną.
  • Po zakończeniu montażu przeprowadzić inspekcję mocowań w celu wykrycia ewentualnych luźnych lub przeciążonych elementów.

Brak uziemienia konstrukcji wsporczej

• Problem: Konstrukcja PV wykonana z materiałów przewodzących, takich jak stal lub aluminium, powinna być uziemiona. Brak uziemienia zwiększa ryzyko uszkodzeń instalacji w przypadku wyładowań atmosferycznych oraz niezgodność z normami bezpieczeństwa.
• Jak unikać:
  • Używać przewodów uziemiających i zacisków zgodnych z normami, np. IEC 62305.
  • Upewnić się, że wszystkie elementy konstrukcji są elektrycznie połączone i odpowiednio uziemione.
  • Przeprowadzić pomiary rezystancji uziemienia, aby potwierdzić zgodność z wymaganiami technicznymi.

Niewłaściwe wypoziomowanie konstrukcji

• Problem: Konstrukcja ustawiona na nierównym terenie może prowadzić do nierównomiernego obciążenia paneli, co zwiększa ryzyko ich uszkodzenia.
• Jak unikać:
  • Na etapie przygotowania gruntu lub dachu zadbać o wyrównanie podłoża.
  • Korzystać z poziomicy laserowej lub innego precyzyjnego sprzętu pomiarowego podczas montażu.
  • W instalacjach gruntowych stosować fundamenty o regulowanej wysokości, które pozwalają na korektę poziomu konstrukcji.

Niewłaściwe rozmieszczenie podpór

• Problem: Zbyt duże odstępy między podporami mogą prowadzić do nadmiernych naprężeń konstrukcji, a zbyt małe – zwiększają koszty materiałowe.
• Jak unikać:
  • Przestrzegać zaleceń producenta dotyczących maksymalnych odstępów między podporami.
  • Uwzględnić lokalne obciążenia wiatrowe i śniegowe przy projektowaniu rozstawu.
  • Wykonywać obliczenia statyczne dla każdej instalacji, zwłaszcza w regionach o trudnych warunkach atmosferycznych.

Zastosowanie niewłaściwych materiałów montażowych

• Problem: Użycie niskiej jakości materiałów, np. śrub podatnych na korozję, może skrócić żywotność konstrukcji.
• Jak unikać:
  • Wybierać elementy montażowe wykonane z materiałów odpornych na korozję, takich jak stal nierdzewna lub ocynkowana.
  • Sprawdzić certyfikaty jakości dostarczone przez producenta.
  • Unikać mieszania różnych metali, np. aluminium i stali, bez zastosowania izolacji elektrochemicznej, aby zapobiec korozji galwanicznej.

Brak uwzględnienia sił aerodynamicznych

• Problem: Konstrukcje gruntowe i dachowe są narażone na działanie sił aerodynamicznych, które mogą powodować niestabilność instalacji.
• Jak unikać:
  • Przeprowadzić analizę aerodynamiczną, szczególnie dla dużych instalacji lub w regionach o wysokiej prędkości wiatru.
  • Zastosować dodatkowe obciążenie balastowe w instalacjach dachowych na dachach płaskich.
  • Uwzględnić kierunek dominujących wiatrów przy projektowaniu i montażu konstrukcji.

Nieodpowiednia odległość między rzędami paneli

• Problem: Zbyt mała odległość między rzędami paneli w instalacjach gruntowych prowadzi do zacienienia, co obniża wydajność systemu.
• Jak unikać:
  • Obliczyć optymalne odstępy między rzędami na podstawie kąta nachylenia paneli oraz ich orientacji geograficznej.
  • Uwzględnić potencjalne przesunięcie cienia w różnych porach roku (analiza helioskopowa).

Brak ochrony antykorozyjnej na terenach narażonych na wilgoć

• Problem: Wysoka wilgotność, np. w pobliżu zbiorników wodnych, może prowadzić do korozji konstrukcji.
• Jak unikać:
  • Stosować konstrukcje ze stali w powłoce antykorozyjnej, np. Magnelis, lub z aluminium.
  • Regularnie kontrolować stan powłok ochronnych i uzupełniać je w razie potrzeby.

Brak przeprowadzenia prób wyrywania podpór

• Problem: Bez dokładnych testów gruntowych nie można określić, jak duże obciążenia dynamiczne, takie jak silny wiatr, będą w stanie wytrzymać podpory konstrukcji. Może to skutkować niestabilnością systemu lub jego uszkodzeniem.
• Jak unikać:
  • Przy projektach wielkoskalowych należy przeprowadzić próby wyrywania podpór (ang. pull-out tests) w miejscu planowanej instalacji.
  • Testy te polegają na zastosowaniu kontrolowanego obciążenia pionowego na wbite podpory w celu oceny ich nośności.
  • Wyniki prób wyrywania pozwalają na odpowiednie dobranie długości i średnicy podpór oraz decyzję o ewentualnym zastosowaniu fundamentów betonowych lub systemów kotwienia korzeniowego.

Niedokładna analiza geodezyjna i ocena struktury gleby

• Problem: Różnorodność warstw gleby, obecność torfu, gliny lub piasków o niskiej nośności może wpłynąć na stabilność konstrukcji. Zignorowanie tych aspektów może prowadzić do osiadania lub przechyłu konstrukcji.
• Jak unikać:
  • Przeprowadzić szczegółową analizę geotechniczną, obejmującą:
    • Rodzaj gleby i jej warstwy,
    • Nośność podłoża,
    • Obecność wód gruntowych,
    • Zawartość torfu lub innych niestabilnych warstw.
  • Dla gruntów o niskiej nośności rozważyć zastosowanie fundamentów punktowych, pali wkręcanych lub systemów kotwienia korzeniowego, które rozkładają obciążenie na większą powierzchnię.

Zignorowanie korozyjności środowiska wokół podpór

• Problem: Gleby o wysokiej zawartości wilgoci, soli lub związków chemicznych mogą przyspieszać proces korozji elementów konstrukcji znajdujących się pod ziemią, co prowadzi do osłabienia podpór w dłuższym okresie.
• Jak unikać:
  • Przeprowadzić badania chemiczne gleby, aby ocenić jej potencjalną korozyjność.
  • W przypadku środowisk agresywnych chemicznie, takich jak gleby zasolone, zastosować:
    • Stal z zaawansowanymi powłokami antykorozyjnymi (np. Magnelis, Zamex, Posmac),
    • Podpory ze stali nierdzewnej,
    • Warstwy ochronne z tworzyw sztucznych na elementach wkopanych w ziemię.
  • W regionach o wysokiej wilgotności zastosować konstrukcje z dodatkowymi zabezpieczeniami, takimi jak powłoki epoksydowe.

Niewłaściwe dobranie długości podpór

• Problem: Zbyt krótkie podpory mogą nie zapewnić wystarczającej stabilności w przypadku gruntów o niskiej nośności lub dużej głębokości warstw niestabilnych (np. torfu).
• Jak unikać:
  • Na podstawie wyników analiz geotechnicznych i prób wyrywania dobrać odpowiednią długość podpór, która pozwoli na zakotwiczenie konstrukcji w warstwie stabilnego podłoża.
  • W sytuacji, gdy głębokość stabilnego gruntu jest zbyt duża, zastosować systemy korzeniowe. Tego typu rozwiązania rozkładają obciążenie na większą powierzchnię gleby, co zwiększa stabilność konstrukcji.

Brak zastosowania systemów kotwienia odpowiednich do lokalnych warunków

• Problem: Standardowe systemy kotwienia mogą nie sprawdzić się w nietypowych warunkach gruntowych, takich jak grunty piaszczyste, gliniaste lub torfowiska.
• Jak unikać:
  • Dostosować system kotwienia do specyficznych warunków terenowych:
    • System korzeniowy – stosowany w miejscach o niestabilnym podłożu, rozkładający obciążenie na większy obszar gleby.
    • Pale wkręcane – idealne na gruntach o średniej nośności, umożliwiające szybki montaż bez konieczności użycia betonu.
    • Fundamenty betonowe – stosowane w regionach o bardzo niestabilnym podłożu lub wysokiej wilgotności, zapewniające maksymalną stabilność.
  • Uwzględnić lokalne obciążenia wiatrowe i śniegowe przy doborze systemu kotwienia.

Podsumowanie – dobre praktyki montażowe

Prawidłowy montaż instalacji fotowoltaicznej wymaga precyzyjnego zaplanowania, doboru odpowiednich materiałów i technologii oraz starannego wykonania wszystkich etapów. Stosowanie dobrych praktyk montażowych pozwala na maksymalizację wydajności systemu, minimalizację ryzyka awarii i przedłużenie żywotności instalacji. Warto skorzystać z usług certyfikowanych specjalistów, aby mieć pewność, że instalacja spełnia wszystkie standardy i wymagania techniczne.
