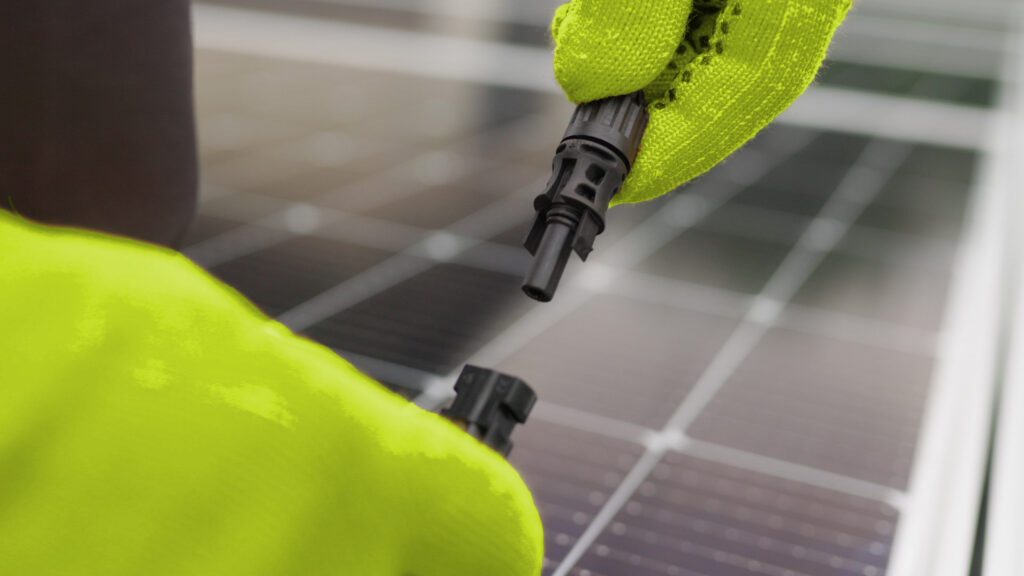

Łączenie paneli fotowoltaicznych – szeregowo, równolegle czy mieszanie? Praktyczny poradnik

Łączenie paneli fotowoltaicznych to kluczowy etap projektowania instalacji PV, który bezpośrednio wpływa na jej wydajność, bezpieczeństwo i opłacalność. Właściwe połączenie modułów umożliwia optymalizację pracy falownika, redukcję strat mocy oraz zapewnienie stabilności systemu. W tym artykule omówimy, jak łączyć panele fotowoltaiczne, jakie są główne metody ich łączenia oraz na co zwrócić szczególną uwagę podczas projektowania instalacji PV.
Podstawowe zasady łączenia paneli fotowoltaicznych
Podczas projektowania systemu PV kluczowym elementem jest sposób połączenia paneli. Decyzja o wyborze odpowiedniego schematu wpływa na napięcie, natężenie oraz ogólną sprawność systemu. Panele fotowoltaiczne można łączyć na trzy główne sposoby:
- szeregowo,
- równolegle,
- mieszanie (szeregowo-równolegle).
Każda z tych metod ma swoje zalety i ograniczenia, które należy uwzględnić przy projektowaniu systemu.
Kluczowe parametry paneli – co trzeba znać przed łączeniem
Przed zaprojektowaniem układu połączeń warto sprawdzić kartę katalogową panelu. Więcej o parametrach fizycznych i doborze liczby modułów: Wymiary i waga paneli fotowoltaicznych. Jak dobrać liczbę modułów i obciążenie dachu?. Najważniejsze parametry elektryczne to:
- Voc (napięcie obwodu otwartego) – maksymalne napięcie panelu bez obciążenia. Suma Voc w stringu nie może przekroczyć maksymalnego napięcia wejściowego falownika.
- Vmp (napięcie w punkcie mocy maksymalnej) – napięcie, przy którym panel osiąga najwyższą moc.
- Imp (prąd w punkcie mocy maksymalnej) – natężenie prądu przy optymalnym obciążeniu.
- Isc (prąd zwarcia) – maksymalny prąd, jaki panel może wygenerować.
Na podstawie tych wartości określa się, ile paneli może znaleźć się w jednym stringu i czy cały układ zmieści się w zakresie pracy falownika.
Łączenie paneli fotowoltaicznych szeregowo
Połączenie szeregowe polega na łączeniu paneli PV w tzw. stringi poprzez szeregowe połączenie ich zacisków dodatnich i ujemnych (plus jednego panelu do minusa następnego). W takim układzie napięcie wyjściowe całego szeregu równa się sumie napięć poszczególnych modułów fotowoltaicznych, natomiast natężenie prądu pozostaje na poziomie pojedynczego modułu.
Przykład: 3 panele o napięciu 40 V i prądzie 10 A połączone szeregowo dają łączne napięcie 120 V (3 × 40 V), a prąd pozostaje 10 A. Moc takiego stringu to 120 V × 10 A = 1200 W.
Zalety połączenia szeregowego paneli PV:
- wzrost napięcia, co pozwala na efektywniejszą pracę falownika,
- mniejsze straty energii w przewodach – przy niższym prądzie (wynikającym z wyższego napięcia) można stosować przewody o mniejszym przekroju,
- prostsza konfiguracja systemu PV przy falownikach z optymalnym zakresem napięcia MPPT.
Wady połączenia szeregowego modułów fotowoltaicznych:
- prąd całego stringu ogranicza najsłabszy moduł – zacienienie lub uszkodzenie jednego panelu powoduje spadek wydajności całego szeregu (zob. jak działa optymalizator mocy PV),
- wyższe napięcia wymagają większej ostrożności podczas montażu i konserwacji ze względu na ryzyko porażenia prądem.
Łączenie paneli fotowoltaicznych równolegle
W przypadku połączenia równoległego wszystkie panele PV są połączone ze sobą biegunami o tej samej polaryzacji (plus do plusa, minus do minusa). W efekcie napięcie systemu pozostaje na poziomie napięcia pojedynczego panelu, natomiast sumuje się natężenie prądu.
Przykład: te same 3 panele (40 V, 10 A) połączone równolegle dają napięcie 40 V, ale prąd rośnie do 30 A (3 × 10 A). Moc to nadal 40 V × 30 A = 1200 W – taka sama jak przy szeregowym, ale rozkład napięcia i prądu jest odwrotny.
Zalety połączenia równoległego paneli PV:
- wyższa niezawodność – awaria jednego panelu nie wpływa znacząco na wydajność całego układu,
- niższe napięcie robocze może ograniczać ryzyko porażenia, choć nadal wymaga zachowania zasad bezpieczeństwa,
- możliwość lepszego zarządzania systemami o różnych poziomach zacienienia.
Wady połączenia równoległego modułów fotowoltaicznych:
- wymaga zastosowania grubszych przewodów ze względu na wyższe natężenie prądu,
- wzrost natężenia powoduje konieczność stosowania odpowiednio dobranych zabezpieczeń oraz ograniczników przepięć,
- w niektórych konfiguracjach stosuje się diody blokujące lub zabezpieczenia stringowe, które zapobiegają przepływowi prądu wstecznego między gałęziami równoległymi,
- przy różnych warunkach pracy modułów (np. różne nasłonecznienie) warto rozważyć optymalizatory mocy, które maksymalizują punkt pracy MPPT na poziomie pojedynczego panelu.
Połączenie paneli fotowoltaicznych – układ mieszany (szeregowo-równoległy)
W niektórych instalacjach fotowoltaicznych stosuje się połączenie mieszane, czyli kombinację układów szeregowych i równoległych poszczególnych modułów PV. Dzięki temu można zoptymalizować działanie systemu pod kątem parametrów napięcia i natężenia wymaganych przez falownik.
Przykład: masz 6 paneli (40 V, 10 A). Łączysz po 3 panele szeregowo w dwa stringi (każdy 120 V, 10 A), a następnie łączysz te stringi równolegle. Efekt: 120 V i 20 A, czyli 2400 W. To pozwala osiągnąć napięcie wymagane przez falownik i jednocześnie zwiększyć moc instalacji.
Zastosowanie połączenia mieszanego:
- w większych instalacjach, gdzie wymagane jest zachowanie odpowiedniego napięcia dla falownika przy jednoczesnym ograniczeniu prądów w przewodach,
- w systemach, gdzie występują częściowe zacienienia – można zastosować optymalizatory mocy dla poszczególnych stringów,
- w instalacjach hybrydowych, gdzie system PV współpracuje z magazynem energii i wymaga precyzyjnego dopasowania parametrów elektrycznych.
Czy można łączyć panele fotowoltaiczne o różnej mocy?
To jedno z najczęściej zadawanych pytań. Co do zasady nie jest to zalecane, ale przy odpowiednim podejściu jest możliwe.
Jak opisano wyżej, w połączeniu szeregowym prąd ustala najsłabszy moduł. Jeśli jeden panel ma niższy Imp niż pozostałe, cały string pracuje poniżej możliwości. Straty mogą sięgać od kilku do nawet kilkudziesięciu procent w skrajnych przypadkach.
Przy połączeniu równoległym napięcie całego układu spada do poziomu panelu o najniższym Vmp, co również obniża wydajność mocniejszych modułów.
Wyjątek stanowią instalacje z mikrofalownikami – wtedy każdy panel pracuje niezależnie, więc różnice w mocy nie mają wpływu na pozostałe moduły. Podobną funkcję pełnią też optymalizatory mocy (np. SolarEdge) lub falowniki z wieloma niezależnymi wejściami MPPT.
Na co zwrócić uwagę podczas łączenia paneli fotowoltaicznych?
Podczas projektowania i instalacji systemu PV należy zwrócić uwagę na kilka kluczowych aspektów:
- dopasowanie paneli PV – wszystkie moduły w danym stringu powinny mieć identyczne parametry elektryczne (napięcie, prąd, moc), aby uniknąć strat wydajności,
- unikanie zacienienia – nawet częściowe zacienienie jednego modułu fotowoltaicznego może znacząco obniżyć sprawność całego stringu w połączeniu szeregowym (przy trudnym dachu rozważ panele bifacjalne i ich wymagania montażowe),
- odpowiednie przewody i zabezpieczenia – dobór odpowiednich przekrojów przewodów oraz zabezpieczeń nadprądowych i przepięciowych zapewni bezpieczną i długowieczną pracę całego systemu fotowoltaicznego,
- kompatybilność z falownikiem – inwerter powinien być właściwie dobrany do parametrów instalacji PV, w tym napięcia i natężenia wynikającego z przyjętego schematu połączeń,
- zastosowanie optymalizatorów mocy i mikroinwerterów – w systemach PV, które mogą ulec zacienieniu lub które nie są zoptymalizowane pod względem orientacji, zastosowanie optymalizatorów może znacząco poprawić uzyski energii,
- diody bocznikujące i zabezpieczenia stringowe – w połączeniu szeregowym diody bocznikujące (bypass) chronią przed skutkami częściowego zacienienia, a w połączeniu równoległym diody blokujące lub zabezpieczenia stringowe zapobiegają przepływowi prądu wstecznego,
- kontrola Voc w niskich temperaturach – zimą napięcie paneli rośnie. Sprawdź, czy suma Voc całego stringu przy najniższej spodziewanej temperaturze nie przekracza maksymalnego napięcia wejściowego falownika.
Najczęstsze błędy przy łączeniu paneli fotowoltaicznych
Poza zasadami opisanymi wyżej, warto znać najczęstsze pomyłki popełniane przy łączeniu paneli:
- mieszanie paneli o różnych prądach w jednym stringu szeregowym – najsłabszy panel ogranicza prądowo cały łańcuch,
- przekroczenie maksymalnego napięcia falownika – zbyt długi string może uszkodzić inwerter, szczególnie zimą gdy Voc rośnie,
- brak diod blokujących lub zabezpieczeń stringowych w układzie równoległym – może prowadzić do przepływów zwrotnych i uszkodzeń paneli,
- za cienkie przewody przy połączeniu równoległym – wyższy prąd wymaga grubszych kabli, inaczej rosną straty i ryzyko przegrzania,
- nieuwzględnienie zacienienia przy wyborze metody – jeśli część paneli jest regularnie zacieniania (komin, drzewo), czysto szeregowy układ będzie tracił nieproporcjonalnie dużo mocy. Przeczytaj też: Najczęstsze problemy przy montażu konstrukcji fotowoltaicznej na dachu.
Łączenie paneli fotowoltaicznych w zależności od typu instalacji
Wybór odpowiedniego schematu połączeń zależy od wielu czynników, w tym od wielkości instalacji, warunków montażowych oraz preferencji użytkownika. W przypadku małych, domowych instalacji PV o mocy od 2 do 10 kWp najczęściej stosuje się proste połączenie szeregowe, które pozwala na osiągnięcie odpowiedniego napięcia wejściowego dla falownika sieciowego (on-grid). Jest to rozwiązanie optymalne pod względem kosztów oraz prostoty instalacji, a jednocześnie pozwala na efektywne wykorzystanie energii w gospodarstwie domowym.
Z kolei w średnich, komercyjnych instalacjach fotowoltaicznych o mocy od 10 do 50 kWp często stosuje się układ mieszany, który łączy w sobie cechy połączeń szeregowych i równoległych. Dzięki temu można zoptymalizować napięcie dla falowników centralnych oraz ograniczyć straty przesyłowe, co ma istotne znaczenie przy większych systemach PV wykorzystywanych w firmach i instytucjach. W takich instalacjach PV szczególnie ważne jest precyzyjne dobranie ilości modułów w stringach, aby uzyskać maksymalną efektywność energetyczną.
Natomiast w przypadku dużych farm fotowoltaicznych o mocy powyżej 50 kWp stosuje się wiele stringów (panele połączone szeregowo) łączonych równolegle w ramach większych układów. Taka architektura wynika z wymagań technicznych i pozwala na redukcję strat energii przy przesyle prądu. W przypadku farm PV kluczowe znaczenie ma również dobór odpowiednich optymalizatorów oraz zastosowanie zaawansowanych systemów monitorowania, które umożliwiają bieżące śledzenie pracy poszczególnych stringów.
Warto także dodać, że dla instalacji off-grid i hybrydowych sposób łączenia paneli fotowoltaicznych zależy w dużej mierze od wymagań systemu magazynowania energii oraz rodzaju zastosowanego inwertera hybrydowego. W takich instalacjach konieczne jest precyzyjne dostosowanie układu modułów do parametrów akumulatorów i systemu zarządzania energią, co pozwala na maksymalne wykorzystanie zgromadzonej energii i zapewnienie ciągłości zasilania nawet w przypadku braku dostępu do sieci.
Normy i przepisy dotyczące łączenia paneli PV
Przy projektowaniu i wykonywaniu instalacji fotowoltaicznych obowiązują normy, które regulują wymagania instalacyjne, dokumentację i testy bezpieczeństwa. Najważniejsze z nich to:
- PN-EN 60364-7-712 – wymagania dla instalacji fotowoltaicznych w budynkach,
- PN-EN 62446 – dokumentacja, odbiór i badania systemów PV.
Zgodność z normami ma znaczenie nie tylko dla bezpieczeństwa, ale też przy odbiorach, ubezpieczeniu instalacji i jej ewentualnej rozbudowie.
Podsumowanie – który sposób łączenia paneli fotowoltaicznych wybrać?
Nie ma jednej uniwersalnej odpowiedzi. Jeśli masz standardowy dach bez zaciemnień i falownik stringowy – łączenie szeregowe będzie najprostsze i najtańsze. Trudny dach z cieniami od komina czy drzew? Lepszy układ mieszany lub optymalizatory mocy. Instalacja off-grid z magazynem energii? Tu kluczowe jest dopasowanie układu do parametrów akumulatorów.
Dobór odpowiedniego sposobu łączenia paneli fotowoltaicznych ma bezpośredni wpływ na stabilność działania całej instalacji PV oraz jej długoterminową opłacalność. Niewłaściwa konfiguracja może prowadzić do strat energii, szybszego zużycia komponentów, a nawet awarii systemu fotowoltaicznego, co generuje dodatkowe koszty i wpływa na rentowność inwestycji.
Punkt wyjścia to zawsze karta katalogowa panelu (Voc, Vmp, Imp) oraz parametry wejścia DC falownika. Na tej podstawie można określić, ile paneli połączyć w string i jaki układ będzie optymalny dla danej instalacji.
